Post by 橡皮泥 on 2016-11-18
3D打印材料是3D打印技术发展的重要物质基础，在某种程度上，材料的发展决定着3D打印能否有更广泛的应用。目前，3D打印材料主要包括工程塑料、光敏树脂、橡胶类材料、金属材料和陶瓷材料等，除此之外，彩色石膏材料、人造骨粉、细胞生物原料以及砂糖等食品材料也在3D打印领域得到了应用。
ABS可以说是FDM最常用的打印材料，目前有多种颜色可以选择，是消费级3D打印机用户最喜爱的打印材料，比如打印玩具、创意家居饰件等。ABS材料通常是细丝盘装，通过3D打印喷嘴加热熔解打印。由于喷嘴喷出之后需要立即凝固，喷嘴加热的温度控制在ABS材料热熔点高出1°C到2°C，不同的ABS由于熔点不同，对于不能调节温度的喷嘴，是不能通配的。ABS塑料相当容易打印。无论用什么样的挤出机，都会滑顺地挤出材料，不必担心堵塞或凝固。ABS弹性十足，适合做成穿戴用品，只要以适当的温度打印，让层层材料牢牢黏住，ABS的强度就会变得相当高。ABS具有柔软性，即使承受压力也只会弯曲，不会折断。然而这种材料具有遇冷收缩的特性，会从加热板上局部脱落、悬空，造成问题。
PLA（通常指聚乳酸）塑料熔丝是另外一种常用的打印材料，PLA来自玉米淀粉和非化石燃料，在一定的堆肥条件下可以自然降解，打印温度为180～200℃。PLA材料不易收缩、不易开裂和翘曲，一般情况下不需要加热床，因此开放式的打印机，可以用PLA来打印大体积的模型，不必担心成品从板子上悬空、歪斜或破损。这种材料适合在公共场所做3D打印。所以PLA容易使用，而且更加适合低端的3D打印机，现在使用PLA耗材打印更是一个趋势。
如何判断材料是PLA还是ABS：从表面上很难判断，对比观察ABS呈亚光，而PLA很光亮。加热到195度，PLA可以顺畅挤出，ABS不可以。加热到240度，ABS可以顺畅挤出，PLA会出现鼓起的气泡，甚至被碳化，碳化会堵住喷嘴，非常危险。打印PLA时气味为棉花糖气味（对此气味敏感者谨慎购买），不像ABS那样刺鼻的不良气味。
近年来，3D打印技术逐渐应用于实际产品的制造，其中，金属材料的3D打印技术发展尤其迅速。在国防领域，欧美发达国家非常重视3D打印技术的发展，不惜投入巨资加以研究，而3D打印金属零部件一直是研究和应用的重点。3D打印所使用的金属粉末一般要求纯净度高、球形度好、粒径分布窄、氧含量低。目前，应用于3D打印的金属粉末材料主要有钛合金、钴铬合金、不锈钢和铝合金材料等，此外还有用于打印首饰用的金、银等贵金属粉末材料。
下面详细介绍一下橡皮泥商城http://shop.simpneed.com/最新上线的TC4钛合金材料
钛合金TC4材料的组成为Ti-6Al-4V，属于（a+b）型钛合金，具有良好的综合力学机械性能。
●TC4 抗拉强度 σb/MPa≥895 工作温度 -100～550（℃） 断面收缩率 ψ(%)≥25 硬 度 HRC30左右
●TC4 钛合金热处理：mpa，TC4材料固溶强化处理后，强度增加不大，也就到1100MPa，退火状态下强度一般在900MPa
●TC4 热膨胀系数：TC4钛合金具有优良的耐蚀性、小的密度、高的比强度及较好的韧性和焊接性等一系列优点，在航空航天、石油化工、造船、汽车，医药等部门都得到成功的应用。
●TC4钛合金力学性能：规定残余伸长应力σr0.2/MPa≥825,伸长率δ5(%)≥10,
●TC4钛合金密度：4.5（g/cm3）
●TC4钛合金化学成分：TC4含钛(Ti) 余量,铁(Fe)≤0.30,碳(C)≤0.10,氮(N)≤0.05,氢(H)≤0.015,氧(O)≤0.20,铝(Al)5.5～6.8,钒(V)3.5～4.5[1-2]
●TC4钛合金密度：4.5（g/cm3）工作温度-100～550（℃）
化学成分：TC4含钛(Ti) 余量,铁(Fe)≤0.30,碳(C)≤0.10,氮(N)≤0.05,氢(H)≤0.015,氧(O)≤0.20,铝(Al)5.5～6.8,钒(V)3.5～4.5

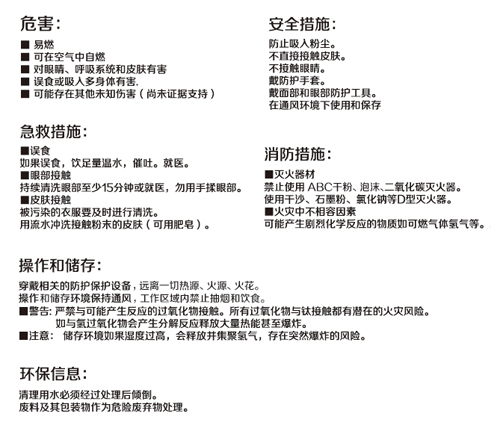

橡皮泥商城http://shop.simpneed.com/是橡皮泥网旗下3D打印商城，提供3D打印机、3D打印耗材、3D扫描仪以及个性化商品定制。双十一来临，橡皮泥团队正式推出橡皮泥商城，现在登录商城均可享受限时抢购和双倍积分活动。
感谢阅读，这一期我们就着重介绍这三类3D打印耗材，想了解更多3D打印耗材，想选择更好的3D打印耗材，关注橡皮泥网，关注我们下一期的精彩内容。
推荐阅读
橡皮泥3D打印云平台
微博：橡皮泥3D网
微信号：simpneed
